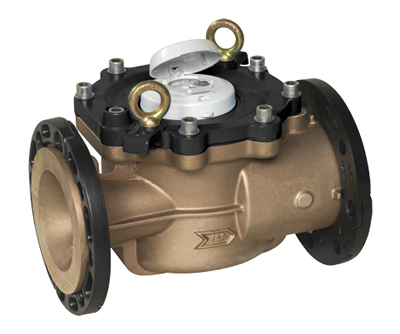

Flostar M

Разработан с учетом сегодняшних потребностей учета расхода воды на крупных промышленных предприятиях

Flostar M является водосчетчиком турбинного типа с форсункой с одним отверстием. Имеются размеры от DN40 до 150. Его характеристики превосходят класс С стандартов ISO/ЕЕС. Точность измерения как слабых, так и максимальных потоков обеспечивает высокую эффективность прибора.

Надежность
Flostar M имеет непосредственную магнитную передачу между турбину и считывающим устройством. Ни одна из деталей считывающего устройства не входит в контакт с водой, проходящей через счетчик. Благодаря своему надежному дизайну и конструкции он может применяться в системах подачи любой питьевой воды. Простота считывания показаний при любой влажности обеспечивается герметичным считывающим устройством (медный корпус/колба из минерального стекла)

Метрологические характеристики
Более двадцати лет опыта разработок и производства счетчиков расхода воды турбинного типа с форсункой с одним отверстием, а также применение высококачественных компонентов позволили достичь высоких метрологических характеристик без необходимости дополнительной калибровки. Все это обеспечивает высокую метрологическую надежность в течение значительного периода времени.

Долговечность и устойчивость к гидравлическому сопротивлению
Долговечность и износостойкость − необходимые условия для эффективности в современных условиях. Flostar M оснащен запатентованной турбиной с шаровой пятой, что повышает его долговечность при малых потоках. Гидродинамический баланс и дизайн турбины обеспечивают устойчивость к гидравлическому сопротивлению.

Приемущества
Сейчас в наличии имеется Flostar M DN50, отличительной чертой которого является инновационная параболическая турбина. Обладая улучшенными характеристиками измерения как слабых, так и максимальных потоков, Flostar M является наиболее эффективным счетчиком расхода воды для промышленных потребителей.
Запатентованная полупараболическая турбина Flostar M DN 150 обладает улучшенной динамикой измерения 630 (Q3/Q1).

Форсунка с одним отверстием класса С
Герметичное считывающее устройство (медный корпус/колба из минерального стекла)
запатентованная шаровая пята

ПРИНЦИП РАБОТЫ

Принцип работы счетчика Flostar

Flostar M является водосчетчиком турбинного типа с форсункой с одним отверстием. Инжектор образует струю воды перед попаданием в турбину. Конический инжектор выпрямляет поток воды. Большой диаметр отверстия предотвращает превышение скорости при засорении.

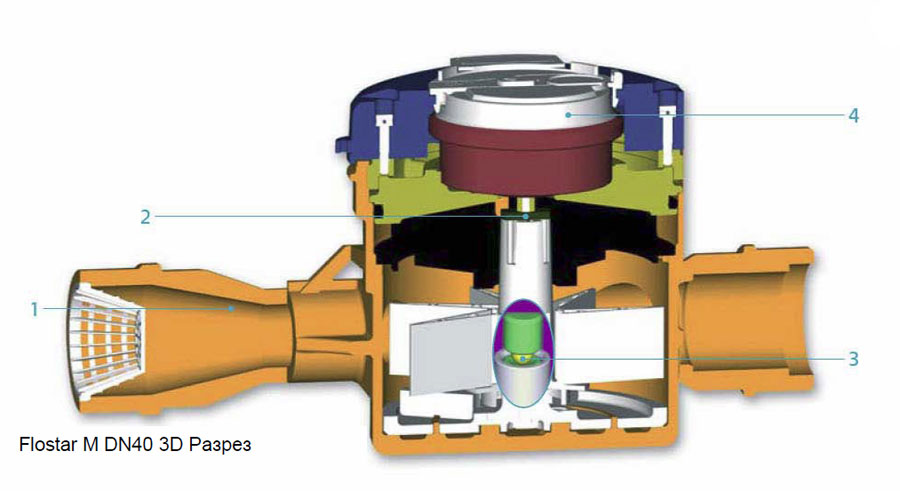

Высокая точность на впуске 1 позволяет Flostar M не использовать обводы или систему дополнительной калибровки лопатки. Вращение турбины передается непосредственно на сухой счетчик при помощи магнитной муфты 2, при этом нет необходимости использования промежуточных передаточных элементов, погруженных в измеряемый поток воды. Это обеспечивает стабильную точность измерений в начальный момент и на протяжении всего периода измерения в различных системах подачи питьевой воды. Использование высококачественных материалов для подшипников турбины и запатентованная шаровая пята 3 обеспечивают измерение протечек вне зависимости от потока. Герметичный медный корпус и стеклянная оболочка считывающего устройства 4 обеспечивают легкость считывания и целостность индикатора в самых неблагоприятных условиях.

ОБРАТНАЯ СВЯЗЬ
Flostar M поставляется в комплекте с предварительно установленным устройством Cyble Target

Это позволяет осуществлять обратную связь и дистанционное считывание посредством:

Импульсного выходного сигнала (датчик Cyble)
Протокола M-Bus (Cyble M-Bus)
Беспроводная радиосвязь (Cyble RF)

Эти модули Cyble позволяют подключать счетчик Flostar M к широкому спектру систем Они адаптированы к коммерческим и промышленным установкам, когда существует необходимость частого контроля за расходом воды в неблагоприятных условиях.

Ключевые преимущества технологии Cyble

Отсутствие необходимости дополнительных затрат на обеспечение дистанционного считывания.
Стандартный измерительный интерфейс Actaris, не зависящий от применяемой технологии измерений и широкое применение на измерительных устройствах Actaris
Надежность, обеспечиваемая электронным включением (отсутствие износа и сотрясений)
Реверсивное управление потоком
Принцип, доказанный применением в течение 20 лет
Предварительно установленное оборудование обладает устойчивостью к воздействию магнитного поля

Метрологические характеристики

Рабочие характеристики
Номинальный диаметр	мм/ дюймы	40 1"1/2	50 ли 65 2 или 2"1/2	65 или 80 2"1/2 или 3"	80 или 100 3" или 4"	100 или 150 4" или 6"	150 6"
Начальный поток*	л/ч	22	32	35	50	70	90
Точность ±2% от	л/ч	65	80	120	180	280	300
Точность ±5% от	л/ч	45	60	100	120	170	200
Допустимый максимальный поток (макс. 2 часа)	м³/ч	40	50	60	90	120	260
Максимальная Температура на короткий период	⁰С	60
Максимальное допустимое давление	бар	16		20
Сила импульса Cyble HF	л	10					100

* Средние величины - без влияния на точность рабочих характеристик.

Характеристики, соответствующие стандартам ECC/ISO
Номинальный диаметр		мм/ дюймы	40 1"1/2	50 ли 65 2 или 2"1/2	65 или 80 2"1/2 или 3"	80 или 100 3" или 4"	100 или 150 4" или 6"	150 6"
Класс соответствия ECC/ISO		Класс С, горизонтальное положение*
Номинальная скорость потока	Qном	м³/ч	10	15	20	30	50	100
Максимальная скорость потока	Qмакс.	м³/ч	20	30	40	60	100	200
Точность ±2% , класс С	Qt	л/ч	150	225	300	450	750	1500
Точность ±5% , класс С	Qмин.	л/ч	100	90	120	180	300	600
Давление при испытании		бар	25			32
Максимальная температура		⁰С	30
Потеря напора		бар	1	0,6				1
Минимальная цена деления		л	0,5					5
Отображаемый диапазон	DN 40 – 100 DN 150		999999,99 м³ 9999999,9 м³
Сертификат соответствия ЕСС	DN 40 – 100 DN 150		F-06-G1546 F-06-G-219

*DN 65, 80 и 100 соответствуют классу В для других положений.

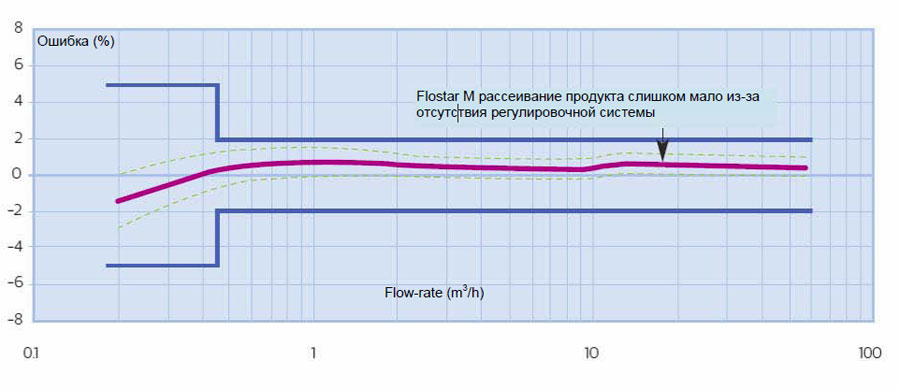

(График) Стандартная кривая точности измерений, модель Flostar M Qn 30 м.куб.

(График) Стандартная кривая точности измерений, модель Flostar M Qn 30 м.куб.

Новые подвижные фланцы
Новый Flostar M DN 150 комплектуется подвижными фланцами, которые позволяют легко и быстро крепить его в горизонтальном положении.

Простота подгонки размеров датчика расхода воды
Датчики на поток Qn 15, 20, 30 и 50 м.куб. могут оснащаться увеличенными длиной номинального диаметра и фланцевыми креплениями для подгонки по размеру в зависимости от фактической скорости потока.

Опции
Герметичный металлический корпус оснащен крышкой с фиксатором в качестве опции для чрезмерных нагрузок при эксплуатации (только для Qn 20-100).
Модель для горячей воды (90 град. Ц.) имеется только у DN 40 и 50 (пластиковое считывающее устройство).

Размеры
Номинальный диаметр		мм	40	50	50	60	80	100	150
Резьба измерителя		мм	G 2" B	G 2" ½B	Фланцы ISO PN 10/16
A (длина)	ISO	мм	300	300	300	300	350	350	450*
A (длина)	DIN	мм	-	270	270	300	300	360	-
B		мм	175	175	175	180	200	184	240
C		мм	125	125	125	120	150	166	210
D		мм	45	48	83	92	100	110	144
E		мм	133	130	130	129	135	148	173
F		мм	40	40	83	92	100	110	144
G		мм	104	104	104	118	171	198	236
Вес		кг	5.7	6	10	17	21	31.5	62.1

DN 50-150 (фланцевое соединение)

Требования по установке

Flostar M должен устанавливаться в горизонтальном положении со счетчиком, направленным вверх.
Рекомендуется устанавливать фильтр перед измерителем, чтобы защитить гидравлические элементы от инородных частиц, которые могут образоваться в результате повреждений в водопроводной системе, коррозии труб (см. руководство к фильтру Actaris. В стандартной комплектации Flostar M снабжен фильтром, по отдельному заказу может комплектоваться обратным клапаном).
Датчик расхода воды Flostar M не восприимчив к возмущениям потока.

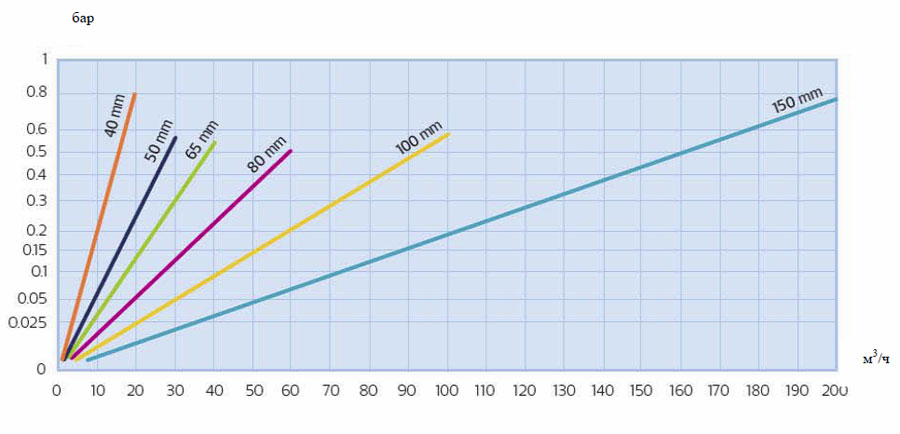

(График) Потеря напора

Потеря напора Flostar M

DN 40-50 (резьбовое соединение)

DN 50-150 (фланцевое соединение)
