Описание LTE-модем WM-E2S cat.1 4G (WM-E2S-LTE-RS485) WM Systems LLC:

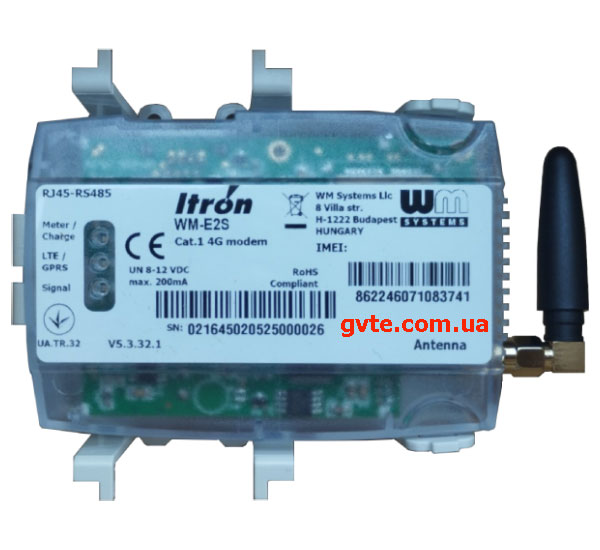

LTE-модем WM-E2S cat.1 4G WM Systems LLC
LTE-модем WM-E2S cat.1 4G модем для счетчиков электроэнергии серий: ACE6000, SL7000, EM600 тип 620
LTE-модем WM-E2S cat.1 4G представляет собой коммуникационное устройство, которое предназначено для дистанционной коммуникации со счетчиками электроэнергии компании Itron Актарис (Actaris).
Подключение модема к счетчику выполняется через стандартный разъем RJ45. Напряжение питания подается на модем от счетчика или от внешнего источника.
Модем может устанавливаться под крышкой клеммника счетчика электроэнергии или на DIN рейке и комплектуется внутренней (крепится под крышкой клеммника) или внешней антенной.
Индикацию режимов работы модема обеспечивают светодиоды.
Отсек для SIM карты находится внутри корпуса модема, что обеспечивает защиту от несанкционированного доступа.
Счетчик электроэнергии Actaris SL7000 Smart с модемом LTE WM-E2S cat.1 4G, установленным под удлиненной крышкой клеммника.
Функциональные возможности модема LTE WM-E2S cat.1 4G WM Systems LLC
| Тип модема | Технология доступа к сети | |||
|---|---|---|---|---|
| WM-E2S® | 2G | LTE Cat.4 | LTE Cat.1 | LTE Cat.M / Cat.NB |
| Напряжение питания | 8–16 В постоянного тока ±5% (от RS-порта счетчика (RJ45) или от USB-порта ПК через конвертер USB-RS Dongle) | |||
| Нагрузка / Ток | 40 мА (Cat.NB), 100 мА (2G), 180 мА (3G), 200 мА (LTE Cat.M), 330 мА (LTE) @ 10 В; максимальная нагрузка источников питания: 3.3 W | |||
| Коммуникационный модуль |
Сеть 2G (GSM/GPRS) |
Сеть LTE Cat.4 / 3G / 2G |
Сеть LTE Cat.1 / 3G / 2G |
Сеть LTE Cat.M / Cat.NB (с поддержкой 2G fallback для некоторых модификаций) |
|
Модуль связи Quectel M95-R |
Модуль связи Quectel EC200A-EU |
Модуль связи Quectel EG915N-EU / (варианты EG91-EX в других модификациях) |
Модуль связи Quectel BG95-M3 / Quectel BG95-M4 |
|
|
Диапазоны / Частота (МГц) 2G: B2(1900) / B3(1800) / B5(850) / B8(900) |
Диапазоны / Частота (МГц) • LTE Cat.4: B1(2100) / B3(1800) / B5(850) / B7(2600) / B8(900) / B20(800) / B28(700) / B38(2600) / B40(2300) / B41(2500) • 3G: B1(2100) / B5(850) / B8(900) • 2G: B3(1800) / B8(900) |
Диапазоны / Частота (МГц) • LTE Cat.1: B1(2100) / B3(1800) / B5(850) / B7(2600) / B8(900) / B20(800) / B28(700) • 3G: B1(2100) / B8(900) • 2G: B3(1800) / B8(900) |
Диапазоны / Частота (МГц) • LTE Cat.M: B1(2100) / B2(1900) / B3(1800) / B4(1700) / B5(850) / B8(900) / B12(700) / B13(700) / B18(850) / B19(850) / B20(800) / B25(1900) / B26(850) / B27(850) / B28(700) / B66(1700) / B85(700) • LTE Cat.NB: B1(2100) / B2(1900) / B3(1800) / B4(1700) / B5(850) / B8(900) / B12(700) / B13(700) / B18(850) / B19(850) / B20(800) / B25(1900) / B28(700) / B66(1700) / B71(600) / B85(700) • 2G: B2(1900) / B3(1800) / B5(850) / B8(900) |
|
| Скорость (DL / UL) | 2G: 85.6 / 85.6 kbps |
• LTE: 150 / 50 Mbps • WCDMA: 21 / 5.76 Mbps • EDGE: 384 / 384 kbps • 2G: 85.6 / 85.6 kbps |
• LTE: 10 / 5 Mbps • EDGE: 236.8 / 236.8 kbps • 2G: 85.6 / 85.6 kbps |
• LTE Cat.M1: 588 / 1119 kbps • LTE Cat.NB2: 127 / 158.5 kbps • LTE Cat.NB1: 32 / 70 kbps • EDGE / GPRS: до сотен kbps (зависит от режима) |
| Слот SIM-карты | mini SIM карта (2FF) | |||
| Разъём для антенны | SMA или FME, 50 Ом | |||
| Тип счётчика | Трёхфазные счётчики электроэнергии ACE6000, EM600 тип 620, SL7000 Smart | |||
| Интерфейсы | RJ45 (совместим RS232 / RS485); подача питания 8–16 В пост. тока | |||
| Протокол / Передача | DLMS EN 62056-21, Mode C — 300 / 1200 / 2400 / 4800 / 9600 baud, авто; «Pull» отправка данных; CSD-вызов (2G) | |||
| SMS-уведомления | Исчезновение/восстановление питания; контроль DCD | |||
| Программирование | ПО WM-E Term® (локальное/групповое программирование параметров, локальное/групповое обновление прошивки); AT-команды | |||
| Индикаторы состояния | 3 светодиода | |||
| Дополнительный источник питания | Конденсаторы большой ёмкости (Last GASP SMS); подзарядка 2–5 минут для нормальной работы | |||
| Температура |
Рабочая: −40 °C … +70 °C при 95% относительной влажности; Хранение: −40 °C … +85 °C при 95% относительной влажности |
|||
| Механические характеристики |
Корпус пластиковый, полупрозрачный, исполнение IP31; Габариты: 108 × 87 × 30 мм; Масса: 73 г |
|||
| Декларация соответствия | Соответствует требованиям European Directive 2014/53/EU (RED) и Технического регламента радиооборудования (Постановление КМУ №355 от 24.05.2017) | |||
