Описание Предохранительные запорные клапаны Серия SSV 8200-8300:
Серия SSV 8200-8300 Предохранительные запорные клапаны
Применение
ПЗК серии SSV 8200-8300 разработаны для применения в газораспределительных сетях в составе узлов редуцирования давления. Клапаны защищают потребителей от аварийного повышения или понижения давления, немедленно отсекая поток газа.
Приемущества
- Высокая точность
- Простота обслуживания
- Небольшие габариты
Описание
Клапаны серии SSV 8200-8300 – это запорные клапаны прямого действия, пружинного типа, оснащенные внешним устройством ручного сброса в соответствии с требованиями европейского стандарта EN334.
| Технические характеристики | |
| Входное давление | до 10 бар |
| Диапазон срабатывания |
по превышению: 0,028 – 5,60 бар по снижению: 0,004 – 2,70 бар |
| Диапазон рабочих температур | минус 30 … 60 ºС |
| Газ |
природный, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
| Монтажное положение | горизонтальное и вертикальное |
| Присоединительные размеры | |
| Входной диаметр, Ø | DN 1” |
| Выходной диаметр, Ø | DN 1” |
| Материалы | |
| Корпус | Чугун (UNI ISO 1083 gr 500-7) |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Синтетическая резина с волокнистой основой |
Выбор типа ПЗК
Для обозначения типа ПЗК используется следующая система кодификации
| 8 | 2(3) | X | X | Актюатор | Опции | ||
| 1 | Ø120 | Низкое давление | 28 - 260 мбар | 4 – 45 мбар | |||
| 2 | Ø90 | Среднее давление | 0,12 - 1,84 бар | 0,05- 0,75 бар | |||
| 3 | Ø90/TR | Высокое давление | 0,65 - 5,60 бар | 0,25 - 2,70 бар | |||
| 1 | Max | Max | Min | ||||
| 2 | Max + Min |
| Тип ПЗК | Ø седла, мм |
| 8200 | 13 |
| 8300 | 25 |
Диапазон срабатывания ПЗК - SSV 8200-8300
SSV 8200-8300 – Ø120 мм (низкое давление)
| Диапазон срабатывания ПЗК при повышении выходного давления | |||||
| Код пружины | Характеристики пружин* |
Диапазон срабатывания ПЗК мбар 8211 / 8212 / 8311 / 8312 (ø 120) |
|||
| d мм | De мм | Lo мм | It | ||
| 20563022 | 1.5 | 25 | 35 | 5.5 | 28 ÷ 60 |
| 20563023 | 1.7 | 25 | 35 | 5.5 | 40 ÷ 100 |
| 20563014 | 1.9 | 25 | 35 | 5.5 | 60 ÷ 140 |
| 20563124 | 2.2 | 25 | 35 | 5.5 | 130 ÷ 260 |
| Диапазон срабатывания ПЗК при снижении выходного давления | |||||
| Код пружины | Характеристики пружин* |
Диапазон срабатывания ПЗК мбар 8212 / 8312 (ø 120) |
|||
| d мм | De мм | Lo мм | It | ||
| 20560522 | 0.7 | 10 | 20 | 7 | 5 ÷ 12 |
| 20560511 | 0.8 | 10 | 20 | 7 | 10 ÷ 25 |
| 20560515 | 0.8 | 10 | 30 | 10 | 20 ÷ 35 |
| 20560518 | 0.9 | 10 | 30 | 10 | 32 ÷ 45 |
SSV 8200-8300 – Ø90 и Ø90/TR мм (среднее и высокое давление)
| Диапазон срабатывания ПЗК при повышении выходного давления | ||||||
| Код пружины | Характеристики пружин | Диапазон срабатывания ПЗК бар | ||||
| d мм | De мм | Lo мм | It | 8321-8322 (ø 90) | 8331-8332 (ø 90/TR) | |
| 20565225 | 2 | 35 | 50 | 6 | 0.12 ÷ 0.20 | - |
| 20565125 | 2.5 | 35 | 50 | 6 | 0.20 ÷ 0.46 | - |
| 20565126 | 3 | 35 | 50 | 6 | 0.42 ÷ 0.90 | 0.65 ÷ 1.70 |
| 20565127 | 3.5 | 35 | 50 | 6 | 0.83 ÷ 1.84 | 1.25 ÷ 3.00 |
| 20565128 | 4 | 35 | 50 | 6 | - | 2.30 ÷ 4.20 |
| 20565129 | 4.6 | 35 | 50 | 6 | - | 3.60 ÷ 5.60 |
| Диапазон срабатывания ПЗК при снижении выходного давления | ||||||
| Код пружины | Характеристики пружин | Диапазон срабатывания ПЗК бар | ||||
| d мм | De мм | Lo мм | It | 8322 (ø 90) | 8332 (ø 90/TR) | |
| 20561022 | 1.2 | 15 | 35 | 7.75 | 0.05 ÷ 0.08 | - |
| 20560815 | 1.3 | 15 | 35 | 8 | 0.06 ÷ 0.10 | - |
| 20561023 | 1.5 | 15 | 35 | 7.75 | 0.10 ÷ 0.18 | - |
| 20561024 | 1.8 | 15 | 35 | 7.5 | 0.15 ÷ 0.37 | 0.42 ÷ 1.09 |
| 20561121 | 2 | 15 | 35 | 7.25 | 0.32 ÷ 0.75 | 1.08 ÷ 2.70 |
| 20561122 | 2.5 | 15 | 35 | 7.25 | - | 0.25 ÷ 0.60 |

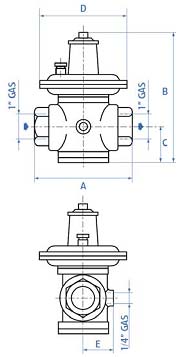

| Габариты и предохранительных запорных клапанов SSV 8200-8300 | |||||
| A | B | C | D | E | |
| 8211/12-8311/12 (Ø 120) | 130 | 175 | 55 | 120 | 40 |
| 8321/22-8331/32 (Ø 90 и 90/TR | 130 | 195 | 55 | 90 | 40 |
* Характеристики пружин:
d, мм - диаметр проволоки
De, мм – внешний диаметр пружины
Lo, мм – высота пружины
It, – количество витков
При заказе указывайте:
- Модель
- Минимальное давление срабатывания
- Максимальное давление срабатывания
- Газ
Инструкция Предохранительные запорные клапаны Серия SSV 8200-8300 - будет добавлена в ближайшее время
