Описание Внешний импульсный датчик Cyble:

Cyble - Внешний импульсный датчик

Назначение датчика Cyble
Датчик Cyble был разработан для тех потребителей, которым необходимо подключить электронные устройства оснащенные низкочастотными выходами к счетчику газа. Он может быть установлен на любой промышленный счетчик газа производства Actaris, оборудованный универсальным сумматором. Cyble – это удобное решение для передачи данных со счетчика с учетом существующих и будущих требований со стороны систем удаленного считывания данных. Датчик выпускается в двух исполнениях: взрывозащищенном (ATEX) и не взрывозащищенном.

Приемущества:

• Высокая надежность
• Возможность применения в системах удаленного считывания данных
• Исключает возможность воздействия на работу датчика внешним магнитным полем
• Простая установка без необходимости нарушения заводских и метрологических пломб
• Технология проверенная компанией Actaris в течении 12 лет на счетчиках воды

Универсальный сумматор оснащенный меткой для устанки датчика Cyble

Счетчик TZ/Fluxi с универсальным сумматором, с установленным датчиком Cyble (ATEX)



Установка датчика Cyblе на счетчик

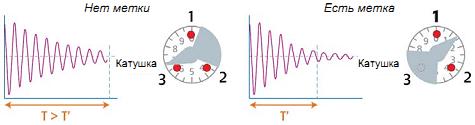

Принцип действия

Датчик Cyble работает следующим образом:

• Металлическая метка установлена на каждом универсальном сумматоре Actaris при производстве Её вращение пропорционально измеренному счетчиком объему газа;
• З катушки индуктивности внутри датчика Cyble детектируют вращение метки путем измерения изменения индуктивности каждой из 3-х катушек;
• Электронная плата записывает полное вращение метки. Это позволяет определять обратный поток и при необходимости его не учитывать. Таким образом показания сумматора счетчика и подключенного к датчику Cyble электронного устройсива всегла идентичны. После детектирования полного оборота метки формируется импульс, который посылается на выход датчика.

Применение

Датчик Cyble может быть установлен на счетчики роторного типа Delta и счетчики турбинного типа TZ/Fluxi, производства Actaris.

Cyble по сравнению с традиционным герконовым датчиком исключает возможность дребезга и как следствие формирования паразитных импульсов.

К выходу датчика Cyble может быть подключен любой электронный прибор оснащенный низкочастотным входом.

Кроме датчика, который формирует на выходе низкочастотный импульсный сигнал есть варианты исполнения с возможностью передачи информации по шине *M-Bus или радиоканалу(не взрывозащищенные исполнения). Также есть исполнение датчика с дополнительным выходом для контроля целостности кабеля и компенсации обратного потока.

*шина M-Bus – (Metering Bus), Европейский стандарт EN1434-3, шина передачи данных применяемая в cтационарных сетях для дистанционного снятия показаний со счетчиков по проводным линиям связи.

Соединение Cyble (ATEX) 2-х проводной

Другие типы датчиков Cyble (не взрывозащищенные)

Датчик Cyble 5-ти проводной:
аналогичен 2-х проводному датчику, но дополнительно имеет:
• сигнал позволяющий определить направление потока
• определение целостности кабеля
• импульсный выход без компенсации обратного потока

Датчик Cyble с выходом M-Bus:
позволяет интегрировать счетчик газа в M-Bus сеть, с возможностью сохранения и передачи служебной информации.

Датчик Cyble RF с передачей данных по радиоканалу:
позволяет получить все преимущества беспроводных систем удаленной передачи данных. Высокая скорость обмена информацией, автономное питание, доступ к информации без необходимости непосредственного доступа к счетчику.
Характеристики:  Протокол передачи данных: RADIAN
                              Несущая частота: 433,82 МГц

Инструкция Внешний импульсный датчик Cyble - будет добавлена в ближайшее время
