Actaris (Itron) Integral MaXX Компактный теплосчетчик

Применение теплосчетчика Integral MaXX
Теплосчетчики компактные INTEGRAL MaXX, предназначены для измерения потребленной тепловой энергии и объема теплоносителя, а также индикации на дисплее измеренных значений температуры теплоносителя в подающем и обратном трубопроводах, разности этих температур, тепловой мощности, объемного расхода теплоносителя и времени неисправного состояния теплосчетчика.

Теплосчетчики INTEGRAL MaXX могут применяться при учете, в том числе коммерческом, потреблении тепловой энергии в закрытых системах теплоснабжения в соответствии с действующими правилами учета отпуска и использования тепловой энергии в квартирах и домах, на промышленных объектах и объектах коммунального хозяйства.

Преимущества теплосчетчика Integral MaXX

Удовлетворяют и превосходит требования европейских стандартов: EN1434 class 2, OIML R75 class 4, DRIRE, PTB class C
Надежная конструкция
Минимальные габариты
Низкая стоимость
Применение в системах отопления
Широкие коммуникационные возможности

Описание теплосчетчика INTEGRAL MaXX
Теплосчетчики INTEGRAL MaXX состоят из механического счетчика горячей воды, двух платиновых термопреобразователей сопротивления Pt100 и электронного тепловычислителя

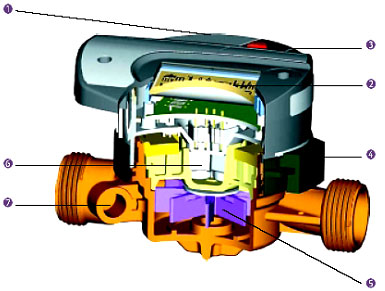

Теплосчетчики INTEGRAL MaXX могут быть установлены как в горизонтальном, так и вертикальном положениях;

место подключения коммуникационных плат;
многофункциональный жидкокристаллический дисплей;
удобная навигационная кнопка;
обжимное кольцо;
крыльчатка;
катушки системы детекции вращения крыльчатки;
место подключения термодатчика.

коммуникационная плата теплосчетчика INTEGRAL MaXX

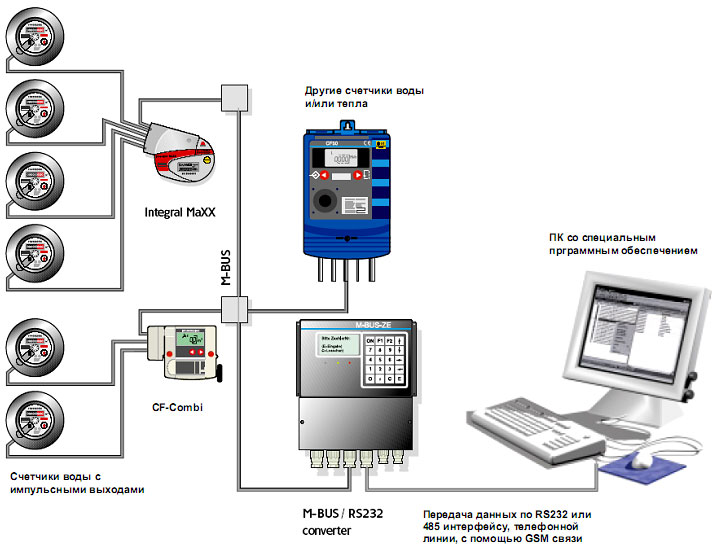

Коммуникационные возможности теплосчетчика INTEGRAL MaXX

Импульсный выход по расходу теплоносителя и тепловой энергии;
M-Bus вход в соответствии с EN1434 для подключения до 4-х внешних расходомеров;
M-Bus выход.

передача данных по RS232 или 485 интерфейсу

Теперь Вы можете с минимальными затратами проводить автоматическое считывание показаний с теплосчетчиков используя богатые возможности Integral MaXX.

Для этой цели Вы можете использовать шину M-Bus или обычный импульсный выход.

Технические характеристики теплосчетчика INTEGRAL MaXX
Установка теплосчетчика	Горизонтальное и вертикальное положение
Диаметр условного прохода Ду, мм	15	20
Номинальный расход Qnom, м³/ч	1,5	2,5
Максимальный расход Qmax, м³/ч	2,5	3,75
Переходный расход Qt, м³/ч	90	150
Динамический диапазон,	C
Максимальное рабочее давление, бар	16
Диаметр резьбы счетчика	G 3/4"	G 1"
Длина корпуса, не более, мм	110	130
Вес теплосчетчика, не более, кг	0,55	0,65
Температура теплоносителя, °С	20 – 90
Пределы измерений разности температур ∆Т, °С	3-70 (3-120)
Пределы измерения температуры Т, °С	20 – 90
Емкость отсчетного усройства, разрядов	9999999 (kWh)	999999,99 (м³/ч)
Цена младшего разряда вычислителя: • по температуре Т, °С • по разности температур ∆Т, °С • по объему, м³ • по тепловой энергии, кВт	0,1 0,01 0,01 0,001/0,01
Питание	Литиевая батарея 3.6 B, срок службы −10 лет
Длина кабеля от термопреобразователя, м	1,2
Безопасность	> IP 54

Теплосчетчик устанавливается в горизонтальном или вертикальном положении;
Сумматор вращается на 360º;
Глубина монтажа 85 мм;
Один из термодатчиков устанавливается прямо в корпусе теплосчетчика.

Инструкция Компактный теплосчетчик Integral MaXX - будет добавлена в ближайшее время
