Описание Мембранный счетчик ACD G10 - G16:

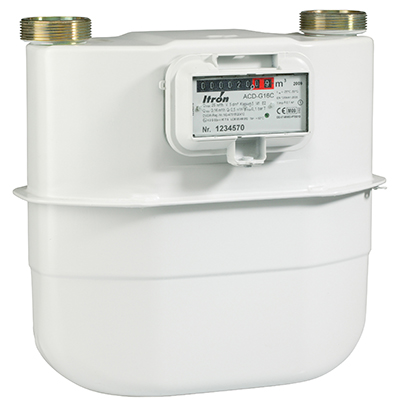

ACD G10 - G16 Счетчик газа мембранного типа

Компактный счетчик для коммерческого учета

Новое поколение компактных мембранных счетчиков компании Актарис (Itron) ACD G10-G16 сочетают в себе надежность и метрологическую долговечность. Многолетний опыт в создании мембранных счетчиков и применение последних технологических достижений инженерной науки позволили нам создать компактный прибор, который позволяет снизить затраты клиента на доставку и монтаж. Линейка счетчиков ACD G10 – G16 разработана для коммерческого учета газа во всем мире.

Приемущества счетчика

• Прекрасная метрологическая стабильность
• Метрологические характеристики счетчика соответствуют требованиям европейских стандартов
• Очень низкие потери давления, позволяют применять счетчик в сетях низкого давления
• Компактный дизайн
• Повышенная защита от коррозии
• Возможна установка низкочастотного импульсного датчика

Принцип действия
Поток газа создает перепад давления между входом и выходом счетчика и приводит в движение мембраны измерительного механизма (см. рис. A). Возвратно-поступательное движение мембран с помощью кинематической передачи преобразуется во вращательное, которое передается на отсчетное устройство, посредством магнитной передачи. Отсчетное устройство указывает объем газа, прошедшего через счетчик.

Описание
Счетчик ACD состоит из четырех основных частей:

1. Измерительный механизм состоящий из
   • четырех камер
   • двух золотников
   • и выходного патрубка
2. Стальной корпус с 2-мя патрубками
3. Магнитная муфта для передачи вращения золотников на счетный механизм
4. Счетный механизм для регистрации объема газа

Применение
Счетчики ACD применяются для точного коммерческого учета природного и других не агрессивных газов (Рраб до 1 бар (0,5 бар - компакт), где необходим большой динамический диапазон. счетчики могут поставляться в двух исполнениях – компактный и стандартный. Так как мембранные счетчики это счетчики объемного типа на их метрологические характеристики не влияют условия монтажа.

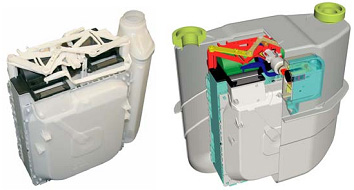

Измерительный механизм счетчика ACD

Использование с корректором по температуре
Счетчики могут использоваться совместно с корректором объема газа по температуре CORUS T.

Стандартный сумматор

Сумматор с установленным НЧ датчиком (выход: кабель)

Сумматор с установленным НЧ датчиком (выход: 6-ти контактный разъем)

Счетчик со встроенной гильзой для датчика температуры

Метрологические характеристики

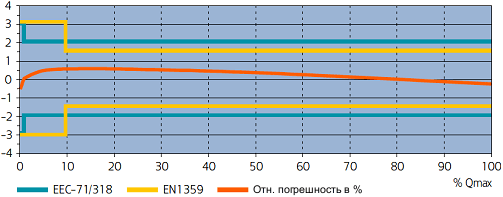

Кривая погрешности

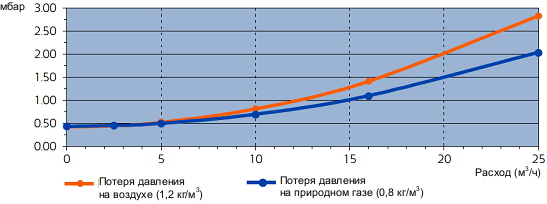

Потеря давления на счетчике ACD G16

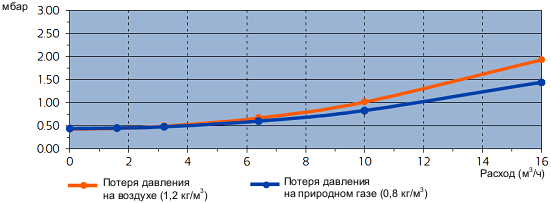

Потеря давления на счетчике ACD G10

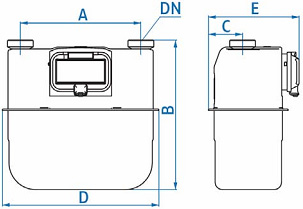

Рис. 1 ACD компакт

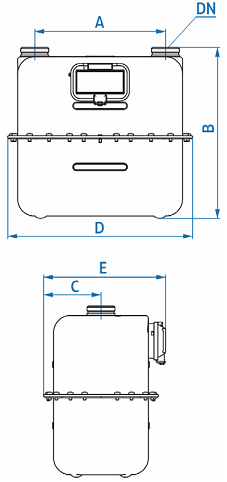

Рис. 2 ACD стандарт

При заказе счетчика ACD обязательно указывайте:

1. Тип газа;
2. Максимальный расход газа в рабочих условиях (РУ);
3. Минимальный расход газа в РУ;
4. Максимальное избыточное давление газа;
5. Минимальное избыточное давление газа;
6. Номинальный диаметр трубопровода;
7. Направление потока газа.

Инструкция Мембранный счетчик ACD G10 - G16 - будет добавлена в ближайшее время
